適用于C/U/O/E型電磁鐵設計規范

適用于C/U/O/E型電磁鐵設計規范

1.電壓要求                       U=RI

A.電壓分交流電和直流電。
B.電壓從3V～230V之間皆可，（超過電壓值需要重新評估）。

2.電流要求

3.電阻要求

4.功率要求        p=U平方除以R

5.通電率要求

C．最基本的四個通電率：10%  25%  50%  100%。

D．      通電時間

通電時間+斷電時間   X100%=通電率

6．絕緣等級要求

E．絕緣等級分為：A級105°C、E級120°C、B級130°C、F級155°C、H級180°C、C級210°C。

7．行程與力量要求

F．行程指滑桿活動距離。

G．力量單位：克（g）、千克（Kg）、牛頓（N）。    1KG=9.81牛

8．壽命要求

H．壽命是指電磁鐵的工作次數和使用時間。

I．銅管與滑桿配合的20～50萬次，塑料與滑桿配合的50～100萬次，軸承與滑桿配合的100～1000萬次。

9．工作環境要求

J．工作環境最基本指溫度與濕度。

10．外形尺寸要求

K．外形尺寸指產品的大小與客戶的安裝方式。

L．推拉電磁鐵分推出式和拉入式。



11．其它特殊要求

圖示：


C型開框電磁鐵





U型框架電磁鐵

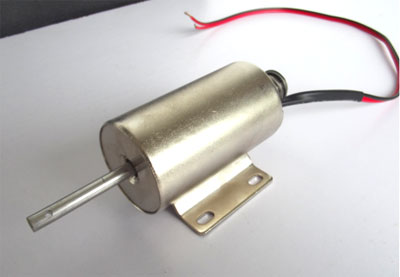

O型圓管電磁鐵

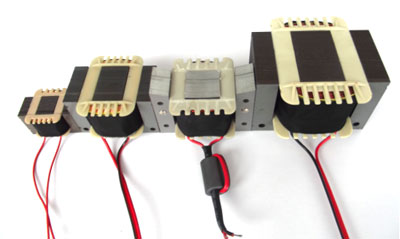

E型硅鋼片電磁鐵
